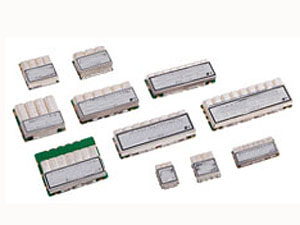

介质滤波器


连体式

　　苏州市新诚氏电子有限公司主要生产标准和定制规格的滤波器，主要应用于商业，国防和无线领域。
　　我们擅长定制和半定制应用，并且具有快速的反映能力。对于一般的低成本商业设计，我们的滤波器产品提供低插入损耗，良好的带外抑制和很好的温度稳定性等特性。
　　无需额外的费用，我们就可以设计让您满意的特制规格。

·特性
　　低插入损耗
　　小尺寸
　　极好的温度稳定性
　　高机械稳定性
　　价格合理，可为客户定制
·应用
　　无线通信领域
　料号中心频率(MHz)带宽(MHz)插损(dB)最大波动(dB)最大驻波最大抑制 (dB)最小(MHz)

尺寸

宽*长*高

应用

SRM830F3R10SA

830.0

fo±5

3.5

1.0

2.0

28(fo ± 40)

12 X 9 X 4.0

CHINA

CDMA

SRM875F3R10SA

875.0

fo±5

3.5

1.0

2.0

28(fo ± 40)

12 X 9 X 4.0

SRP830F4R10SB

830.0

fo±5

3.5

1.0

1.5

40(fo ± 40)

13 X 12 X 5.0

SRP875F4R10SB

875.0

fo±5

3.5

1.0

1.5

40(fo ± 40)

13 X 12 X 5.0

SRM902K5N25FA

902.5

fo±12.5

2.0

1.0

1.5

40(fo+32.5)

30 X 8.3 X 6.5

GSM

SRM947K4N25FA

947.5

fo±12.5

2.0

1.0

1.5

40(fo-32.5)

25 X 8.3 X 6.5

SRP902N10R25FA

902.5

fo±12.5

3.0

1.0

1.5

65(fo ± 32.5)

42 X 17 X 9.0

SRP902N10R25FA

947.5

fo±12.5

3.0

1.0

1.5

65(fo ± 32.5)

42 X 17 X 9.0

SRP897N10R35FA

897.5

fo±17.5

5.0

2.5

1.5

30/25(fo ± 25)

42 X 17 X 9.0

E-GSM

SRP942N10R35FA

942.5

fo±17.5

5.0

2.5

1.5

25/30(fo ± 25)

42 X 17 X 9.0

SRM1950F3R60SA

1950.0

fo±30.0

2.5

1.0

1.5

40(fo+160)

11.5 X 6 X 3.9

W-CDMA

SRM2140F3R60SA

2140.0

fo±30.0

2.5

1.0

1.5

40(fo-160)

11.5 X 6 X 3.9

SRM1747B3R75SA

1747.5

fo±37.5

3.0

1.0

1.8

25(fo+132.5)

5.7 X 4.4 X 2.0

DCS

SRM1842B3R75SA

1842.5

fo±37.5

3.0

1.0

1.8

30(fo-132.5)

5.7 X 4.2 X 2.0

SRM1747F5N75FA

1747.5

fo±37.5

3.5

2.0

1.8

20(fo+57.5)

13.5 X 6.5 X 4.0

SRM1842F5N75FA

1842.5

fo±37.5

3.5

2.0

1.8

25(fo-57.5)

13.5 X 6.5 X 4.0

SRC3420F4R40SA

3420.0

fo±20.0

2.5

0.5

1.5

35(fo ± 100)

15.0 X 5.7 X 4.5

MMDS

SRC3520F4R40SA

3520.0

fo±20.0

2.5

0.5

1.5

35(fo ± 100)

15.0 X 5.7 X 4.5

SRM3462D3R27SA

3462.5

fo±13.5

3.0

1.0

1.5

15(fo ± 86)

8.3 X 7.5 X 3.0

SRM3562D3R27SA

3562.5

fo±13.5

3.0

1.0

1.5

15(fo ± 86)

8.3 X 7.2 X 3.0

SRM3450D3R100SA

3450.0

fo±50.0

2.3

1.0

1.5

12(fo + 150)

8.3 X 4.5 X 3.0

SRM3550D3R10SA

3550.0

fo±50.0

2.3

1.0

1.5

15(fo - 150)

8.3 X 4.5 X 3.0

SRP1690F4R20SA

1690.0

fo±10.0

2.5

0.5

1.5

45(fo + 70)

13 X 12 X 5.0

K-PCS

SRP1705F4R40SA

1705.0

fo±10.0

3.0

0.5

1.5

45(fo + 70)

13 X 12 X 5.0

SRP1765F4R30SA

1765.0

fo±15.0

2.5

0.8

1.5

30/45(fo ± 75)

13 X 12 X 5.0

SRP1765F4R30SB

1765.0

fo±15.0

2.5

0.8

1.5

45/30(fo ± 75)

13 X 12 X 5.0

SRP1760F4R20SA

1760.0

fo±10.0

2.8

0.5

1.5

30/45(fo ± 75)

13 X 12 X 5.0

SRP1850F4R20SA

1850.0

fo±10.0

2.8

0.5

1.5

30/45(fo ± 75)

13 X 12 X 5.0

SRP1880N10N60FA

1880.0

fo±30.0

4.0

2.0

1.5

50(fo ± 50)

43.5 X 13 X 9.0

US-PCS

SRP1960N10N60FA

1960.0

fo±30.0

4.0

2.0

1.5

50(fo ± 50)

43.5 X 13 X 9.0


分立式

　　苏州市新诚氏电子有限公司主要生产标准和定制规格的滤波器，主要应用于商业，国防和无线通信领域。

　　我们擅长定制和半定制应用，并且具有快速的反映能力。对于低商业成本的一般设计，我们的滤波器产品提供低插入损耗，良好的带外抑制和很好的温度稳定性。无需额外的费用，我们就可以设计让您满意的特制规格。

·特性

　　低插入损耗
　　小尺寸
　　极好的温度稳定性
　　高机械稳定性
　　价格合理，可为客户定制

·应用

　　无线通信领域

料号中心频率(MHz)带宽(MHz)插损(dB)最大波动(dB)最大驻波最大抑制 (dB)最小(MHz)尺寸
宽*长*高		应用

SRA830K3R10SA

830.0

fo±5.0

1.5

0.3

1.5

30(fo±50)

20.5 X 15 X 7.5

CHINA

CDMA

SRA875K3R10SA

875.0

fo±5.0

1.5

0.3

1.5

30(fo±50)

20.5 X 15 X 7.5

SRA830D4R10SA

830.0

fo±5.0

3.0

0.8

1.5

35(fo±50)

13 X 16 X 4.5

SRA875D4R10SA

875.0

fo±5.0

3.0

0.8

1.5

35(fo±50)

13 X 16 X 4.5

SRA830H5R10SA

830.0

fo±5.0

3.0

0.5

1.5

50(fo±50)

26 X 16 X 6.5

SRA875H5R10SA

875.0

fo±5.0

3.0

0.5

1.5

50(fo±50)

26 X 16 X 6.5

SRA830K6R10SA

830.0

fo±5.0

4.0

0.5

1.5

60(fo±50)

38 X 23 X 7.5

SRA875K6R10SA

875.0

fo±5.0

4.0

0.5

1.5

60(fo±50)

38 X 23 X 7.5

SRA902D3R25SA

902.5

fo±12.5

2.5

1.0

1.7

12(fo±32.5)

10 X 14 X 4.5

GSM

SRA947D3R25SA

947.5

fo±12.5

2.5

1.0

1.7

12(fo±32.5)

10 X 14 X 4.5

SRA902H5N25FA

902.5

fo±12.5

3.0

1.0

1.5

38(fo+32.5)

26 X 16 X 4.5

SRA947H5N25FA

947.5

fo±12.5

3.0

1.0

1.5

45(fo-32.5)

26 X 16 X 4.5

SRA1950D4R60SA

1950.0

fo±30.0

3.0

1.0

1.5

35(fo+160)

13.5 X 12.5 X 4.5

W-CDMA

SRA2140D4R60SA

2140.0

fo±30.0

3.0

1.0

1.5

45(fo-160)

13.5 X 12.5 X 4.5

SRA1950H5R60SA

1950.0

fo±30.0

2.5

1.0

1.5

55(fo±160)

23 X 15 X 5.5

SRA2140H5R60SA

2140.0

fo±30.0

2.5

1.0

1.5

55(fo±160)

23 X 15 X 5.5

SRA1747D4R75SA

1747.5

fo±37.5

3.0

1.3

1.8

50(fo±200)

13 X 10 X 4.5

DCS

SRA1842D4R75SA

1842.5

fo±37.5

3.0

1.3

1.8

50(fo±200)

13 X 10 X 4.5

SRA1747K6R75FA

1747.5

fo±37.5

3.5

2.0

1.5

25(fo±57.5)

38 X 16 X 8.0

SRA1842K6R75FA

1842.5

fo±37.5

3.5

2.0

1.5

25(fo±57.5)

38 X 16 X 8.0

SRA1880D4R60SA

1880.0

fo±30.0

2.5

1.0

1.8

20(fo±80)

13 X 10 X 4.5

US-PCS

SRA1960D4R60SA

1960.0

fo±30.0

2.5

1.0

1.8

20(fo±80)

13 X 10 X 4.5

SRA1880K7R60FA

1880.0

fo±30.0

3.5

1.5

1.5

50(fo+50)

44 X 16 X 8.0

SRA1960K7R60FA

1960.0

fo±30.0

3.5

1.5

1.5

50(fo-50)

44 X 16 X 8.0

SRA836D4R25SA

836.5

fo±12.5

3.0

0.6

1.5

20(fo+32.5)

13 X 16 X 4.5

KOREA
CDMA

SRA881D4R25SA

881.5

fo±12.5

3.0

0.6

1.5

20(fo-32.5)

13 X 16 X 4.5

SRA1760D4R20SA

1760.0

fo±10.0

3.5

0.5

1.5

30(fo±70)

13 X 12 X 4.1

K-PCS

SRA1850D4R20SA

1850.0

fo±10.0

3.5

0.5

1.5

30(fo±70)

13 X 12 X 4.1

SRA813D3R15FC

813.5

fo±7.5

2.6

1.0

2.0

12(fo±27.5)

10 X 14 X 4.5

TRS

SRA858D3R15FC

858.5

fo±7.5

2.6

1.0

2.0

12(fo±27.5)

10 X 14 X 4.5


Part No. Center Freqfo(MHz) BW (MHz) Lon Loss （dB）max Ripple(dB)max. VSWR max. Attenuation (dB)min(Mhz) Dimension W*H*L(mm)
DF2RA1085L-6M1 1085 6 2.5 － 2.0  30  ＠ 1035  7.8 × 3.6 × 7.8
20  ＠ 1135
DF2RA2338L-12M 2338.75 12.5 3 － 1.5  24  ＠ 2568.75  7.3 × 3.6 × 7.1
25  ＠ 2108.75
DF2RC1575H-10M 1575.42 10 3 － 1.5  15  ＠ 1525.42  6 × 3.3 × 5.2
40  ＠ 1698
DF2RE1575L-4M 1575.42 4 3.8 － 1.5  24  ＠ 1525.42  4.4 × 1.8 × 5.3
17  ＠ 1625.42
DF2RI1472L-40M 1472 40 1.4 － 1.5  36  ＠ 1242  4.8 × 3.5 × 1.8
DF3RB2326H-12M 2336.25 12.5 4.5 1.1 2.0  15  ＠ 2227  7.1 × 7.2 × 3.2
2.5  ＠ 2336.25
8.5  ＠ 2341.25
DF2RA2332L-25M 2332 25 3 － 2.0  24  ＠ 2232.5  6.95 × 3.6 × 7.3
18  ＠ 2433
DF4RB2326H-12M 2326 12.5 4.9 0.8 2.0  12  ＠ 2306.25  7 × 3.52 × 11.1
2.5  ＠ 2336.25
8.5  ＠ 2341.25
DF2RE1570L-4M 1570.42 4 3.8 1.0  2.0  24  ＠ 1520.42  4.4 × 5.3 × 1.8
15  ＠ 1620.42



Part No. Center Freqfo(MHz) BW (MHz) Lon Loss （dB）max Ripple(dB)max. VSWR max. Attenuation (dB)min(Mhz) Dimension W*H*L(mm)
DF2RI1575L-4M 1575 4 3.8 － 2.0  20  ＠ 1525.42  5.2 × 1.9 × 3.6
17  ＠ 1625.42
DF3RB2332H-25M 2332.5 25 2.5 0.6 2.0  35  ＠ 1697  6.7 × 3.2 × 7.2
35  ＠ 2106
35  ＠ 2571
35  ＠ 2956
DF3RB2332H-25M1 2332.5 25 2.5 0.6 2.0  35  ＠ 2106  7.2 × 3.2 × 6.7
19∽25 ＠ 2880
10∽16 ＠ 2380
35  ＠ 2571
DF3RB2332H-25M2 2332.5 25 1.5 0.6 2.0  20  ＠ 1775  7.2 × 3.8 × 7.2
20  ＠ 1990
15  ＠ 2400
20  ＠ 2600
DF4RB2325U-12M 2323.25 12.5 5 0.8 2.0  1.1  ＠ 2315.25  11.1 × 3.52 × 7
2.2  ＠ 2335.25
8.5  ＠ 2340.25
DF3RF1575H-2M 1575.42 2 3.5 0.6 2.0  25  ＠ 1525  6 × 3 × 5.1
20  ＠ 1535
20 ＠ 1615
25  ＠ 1625
DF3RG2332L-25M 2332.5 25 3 0.5 2.0  40  ＠ 1697  3.4 × 5.9 × 1.9
40  ＠ 2106
35  ＠ 2571
38  ＠ 2956
DF2RB2332L-27M 2332.5 27 1 0.5 1.4  36  ＠ 1710  6 × 6.4 × 3
38  ＠ 1950
20  ＠ 2155
2  ＠ 2400
