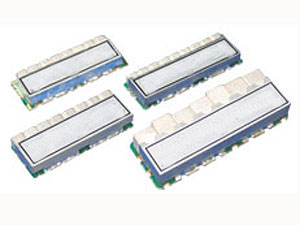

介质双工器
连体式
苏州市新诚氏通讯电子股份有限公司一直能够开发和提供小型、低价位及有良好技术含量的介质双工器。我们已经建立了良好的人力资源,可以及时配合客户在电器性能质量方面的需要。
·特性 |
采用高介电常数陶瓷,具有小而轻特性
极好的温度稳定性
机械性能优异稳定
可采用表面贴装技术和回流焊
通过自动贴片机贴片
·应用领域 |
高级移动电话服务系统
第三代移动通信系统
无线局域网络
集群无线系统
料号 | 中心频率(MHz) | 带宽(MHz) | 插损(dB)最大 | 波动(dB)最大 | 驻波最大 | 抑制 (dB)最小(MHz) | 尺寸宽*长*高 | 应用 |
SRC830F875F8N10FA | Tx | 830.0 | fo±5 | 2.5 | 1.7 | 45(fr ± 5) | 24 X 10 X 4.1 | CHINACDMA |
Rx | 875.0 | fo±5 | 3.2 | 1.7 | 50(ft ± 5) | |||
SRP830F875F10N10FA | Tx | 830.0 | fo±5 | 2.4 | 1.5 | 45(fr ± 5) | 30 X 12 X 5.3 | |
Rx | 875.0 | fo±5 | 3.3 | 1.5 | 60(ft ± 5) | |||
SRP830F875N10N10FA | Tx | 830.0 | fo±5 | 1.8 | 1.5 | 60(fr ± 5) | 42 X 18 X 9.5 | |
Rx | 875.0 | fo±5 | 1.8 | 1.5 | 60(ft ± 5) | |||
SRP1950F2140F10N60FA | Tx | 1950 | fo±30 | 2.2 | 1.5 | 55(fr ± 30) | 30 X 8.8 X 5.0 | W-CDMA |
Rx | 2140 | fo±30 | 2.2 | 1.5 | 55(ft ± 30) | |||
SRP1950F2140N10N60FA | Tx | 1950 | fo±30 | 1.8 | 1.5 | 60(fr ± 30) | 43.5 X 13 X 9.5 | |
Rx | 2140 | fo±30 | 1.8 | 1.5 | 55(ft ± 30) | |||
SRP902F947N10N25FA | Tx | 902.5 | fo±12.5 | 2.5 | 1.5 | 55(fr ± 12.5) | 42 X 18 X 9.5 | GSM |
Rx | 947.5 | fo±12.5 | 2.5 | 1.5 | 55(ft ± 12.5) | |||
SRP897F942N10N24FC | Tx | 897.0 | fo±12 | 2.3 | 1.5 | 55(fr ± 12) | 57 X 19 X 8.5 | |
Rx | 942.0 | fo±12 | 2.0 | 1.5 | 55(ft ± 12) | |||
SRC897F942N10N35FA | Tx | 897.5 | fo±17.5 | 3.1 | 1.5 | 44(fr ± 12.5) | 57 X 19 X 7.5 | |
Rx | 942.5 | fo±17.5 | 3.1 | 1.5 | 45(ft ± 12.5) | |||
SRP1880F1960N10N60FA | Tx | 1880.0 | fo ± 30 | 3.0 | 1.5 | 50(fr ± 30) | 43.5 X 13.5 X 9 | US-PCS |
Rx | 1960.0 | fo ± 30 | 3.0 | 1.5 | 50(ft ± 30) | |||
SRP1747F1842F10N75FA | Tx | 1747.5 | fo±37.5 | 3.2 | 1.5 | 30(fr ± 37.5) | 29 X 7 X 5.0 | DCS |
Rx | 1842.5 | fo±37.5 | 3.5 | 1.5 | 30(ft ± 37.5) | |||
SRC1747F1842F10N75FA | Tx | 1747.5 | fo±37.5 | 2.5 | 1.5 | 22(fr ± 37.5) | 40.5 X 8.2 X 8.2 | |
Rx | 1842.5 | fo±37.5 | 2.5 | 1.5 | 22(ft ± 37.5) | |||
SRP836F881N10N25FA | Tx | 836.5 | fo±12.5 | 2.5 | 1.5 | 55(fr ± 12.5) | 42 X 17 X 9.0 | KOREA CDMA |
Rx | 881.5 | fo±12.5 | 2.5 | 1.5 | 55(ft ± 12.5) | |||
SRC1760F1850F10N20FA | Tx | 1760.0 | fo±10.0 | 2.3 | 1.5 | 60(fr ± 10) | 27.1 X 6.4 X 4.1 | KOREA PCS |
分立式
苏州市新诚氏通讯电子股份有限公司一直能够开发和提供小型、低价位及有良好技术含量的介质双工器。我们已经建立了良好的人力资源,可以及时配合客户在电器性能质量方面的需要。
·特性 |
采用高介电常数陶瓷,具有小而轻特性
极好的温度稳定性
机械性能优异稳定
可采用表面贴装技术和回流焊
通过自动贴片机贴片
·应用领域 |
高级移动电话服务系统
第三代移动通信系统
无线局域网络
集群无线系统
料号 | 中心频率(MHz) | 带宽(MHz) | 插损(dB)最大 | 波动(dB)最大 | 驻波最大 | 抑制 (dB)最小(MHz) | 尺寸宽*长*高 | 应用 |
SRD830F875Q8N10FA | Tx | 830.0 | fo±5 | 2.0 | 1.5 | 48(fr ± 5) | 100 X 34 X 14 | CHINACDMA |
Rx | 875.0 | fo±5 | 2.0 | 1.5 | 50(ft ± 5) | |||
SRD830F875H9N10FA | Tx | 830.0 | fo±5 | 2.5 | 1.5 | 50(fr ± 5) | 47 X 19 X 7.0 | |
Rx | 875.0 | fo±5 | 2.5 | 1.5 | 55(ft ± 5) | |||
SRD830F875K9N10FA | Tx | 830.0 | fo±5 | 2.8 | 1.5 | 60(fr ± 5) | 57 X 19 X 7.5 | |
Rx | 875.0 | fo±5 | 2.5 | 1.5 | 60(ft ± 5) | |||
SRD1950F2140D6N60FA | Tx | 1950 | fo±30 | 2.8 | 1.8 | 40(fr ± 30) | 21 X 15 X 4.5 | W-CDMA |
Rx | 2140 | fo±30 | 2.5 | 1.8 | 48(ft ± 30) | |||
SRD1950F2140H9N60FA | Tx | 1950 | fo±30 | 2.6 | 1.8 | 48(fr ± 30) | 47 X 18 X 7.0 | |
Rx | 2140 | fo±30 | 2.0 | 1.8 | 52(ft ± 30) | |||
SRD902F947D6N25FA | Tx | 902.5 | fo±12.5 | 2.4 | 1.7 | 32(fr ± 12.5) | 21 X 15 X 4.5 | GSM |
Rx | 947.5 | fo±12.5 | 3.2 | 1.8 | 30(ft ± 12.5) | |||
SRD902F947H9N25FA | Tx | 902.5 | fo±12.5 | 4.3 | 1.8 | 42(fr ± 12.5) | 47 X 19 X 7.0 | |
Rx | 947.5 | fo±12.5 | 3.8 | 1.8 | 40(ft ± 12.5) | |||
SRD902F947K9N25FA | Tx | 902.5 | fo±12.5 | 3.1 | 1.5 | 44(fr ± 12.5) | 57 X 19 X 7.5 | |
Rx | 947.5 | fo±12.5 | 3.1 | 1.5 | 45(ft ± 12.5) | |||
SRD3430F3530F8N60FA | Tx | 3430.0 | fo±30 | 6.5 | 2.0 | 18(fr ± 30) | 36 X 44 X 5.5 | MMDS |
Rx | 3530.5 | fo±30 | 6.5 | 2.0 | 18(ft ± 30) | |||
SRD1880F1960D7N60FA | Tx | 1880.0 | fo ± 30 | 2.6 | 1.8 | 25(fr ± 30) | 23 X 13 X 4.5 | US-PCS |
Rx | 1960.0 | fo ± 30 | 3.5 | 1.8 | 22(ft ± 30) | |||
SRD1227F1575K4N20SA | Tx | 1227.0 | fo±10 | 1.0 | 1.7 | 40(fr ± 10) | 26 X 15 X 7.5 | GPS |
Rx | 1575.0 | fo±10 | 1.0 | 1.7 | 40(ft ± 10) | |||
SRD1595F2492F7N50/40FA | Tx | 1595.0 | fo±25 | 2.0 | 1.5 | 45(fr - 747) | 30 X 13.8 X 5.5 | |
Rx | 2492.0 | fo±20 | 2.0 | 1.5 | 45(ft + 747) | |||
SRD836F881F7N25FA | Tx | 836.5 | fo±12.5 | 2.6 | 1.7 | 40(fr ± 12.5) | 23 X 15 X 4.5 | KOREA CDMA |
Rx | 881.5 | fo±12.5 | 3.7 | 1.8 | 50(ft ± 12.5) |
